CAM350 v10.7是一款由美国DownStream Technologies开发的PCB设计与制造分析软件,专为电子工程师、PCB制造商及Layout设计师打造,致力于弥合CAD设计与实际生产工艺之间的鸿沟。该软件通过支持Gerber、ODB++、DXF等20余种格式的数据输入与输出,实现从设计图纸到生产文件的精准转换,覆盖信号层分析、钻孔优化、阻焊检查等全流程需求。其核心功能包括设计规则检查(DRC)、可制造性分析(DFM)、网络表对比及自动化脚本处理,有效减少废板率并提升生产效率。借助CAP自定义光圈编辑器,用户可灵活创建复杂焊盘形状,并通过动态层组合管理优化多图层协作。CAM350 v10.7凭借其强大的逆向工程能力,还能将Gerber文件反向生成智能CAD数据库,助力旧版设计迭代与修复。

CAM350(PCB电路设计软件)

CAM350安装破解说明

1、下载解压,得到cam350 10.7中文版和相应的补丁文件;

CAM350(PCB电路设计软件)

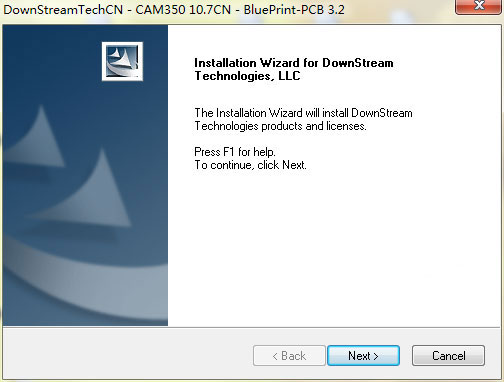

2、运行CAM350 10.7中文版安装包,点击NEXT

CAM350(PCB电路设计软件)

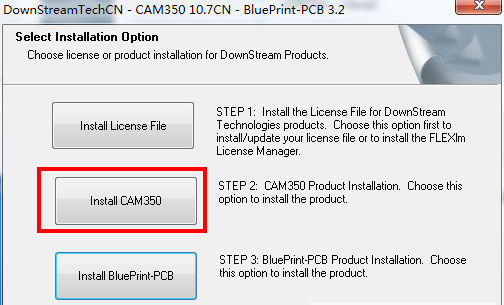

3、选择第二项“Install CAM350”

CAM350(PCB电路设计软件)

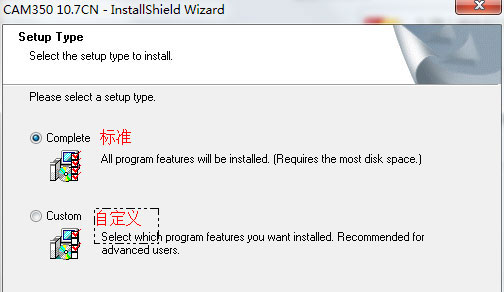

4、选择安装模式

CAM350(PCB电路设计软件)

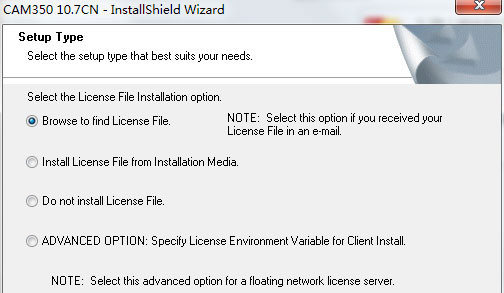

5、选择第一项“Browse to find License File.”

CAM350(PCB电路设计软件)

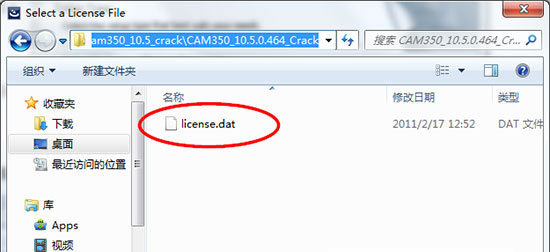

6、载入证可证文件“license.dat”

CAM350(PCB电路设计软件)

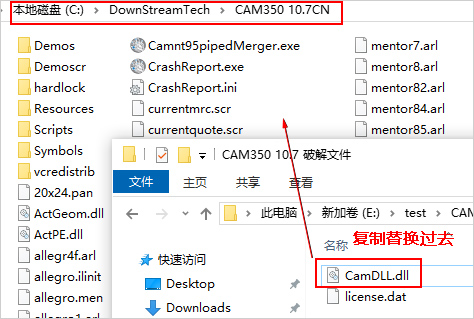

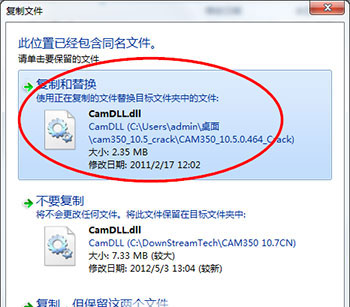

7、安装完成后,将“CamDLL.dll”复制到CAM350安装目录下覆源文件,默认安装目录为C:\DownStreamTech\CAM350 10.7CN;

CAM350(PCB电路设计软件)

CAM350(PCB电路设计软件)

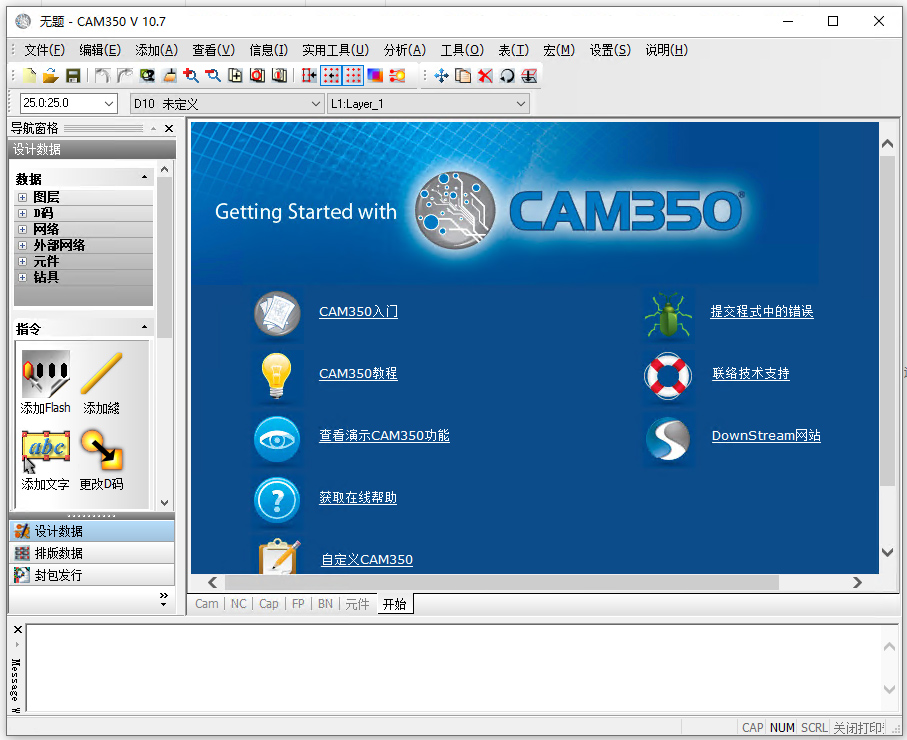

8、好了,软件成功激活,以上就是cam350 10.7中文版的详细安装教程。

使用说明

1.数据导入与格式设置
通过File→Import→AutoImport导入Gerber文件时,需在“GerberFormat”对话框中精确设置单位(通常选英制)及光圈类型(如RS-274-X),避免图形失真。
2.层定义与组合管理
使用Utilities→LayerSet将常用图层(如Top层、钻孔层)定义为组,通过快捷键快速切换,提升多图层操作效率。
3.设计规则检查(DRC)
执行Analysis→DesignRuleCheck,自动检测线距、环宽、铜箔间距等是否符合制程要求,支持批量规则校验。
4.拼版与阵列生成
利用Utilities→Panelization→PanelEditor实现多PCB拼版,设置板间距与阵列数量,自动生成适应生产的拼板方案。
5.NC代码输出
在Tools→NCEditor中定义钻孔参数,生成Excellon格式的钻带文件,支持铣边路径优化与刀具寿命管理。

CAM350特点

1.多格式兼容性
支持Gerber274X/274D、ODB++、IPC-356等主流格式,无缝对接Altium、Allegro等CAD工具。
2.智能可制造性分析
集成DFMStream模块,自动识别阻焊桥断裂、孔铜不足等工艺风险,减少返工率。
3.自定义光圈库
CAP编辑器允许创建复杂焊盘形状(如异形孔、环形槽),并保存为CLB文件复用。
4.逆向工程能力
将Gerber数据反向转换为智能网络表,修复缺失设计文件或优化旧版PCB。
5.跨平台协同
通过CAMvu免费查看器共享.CAM文件,确保设计与制造团队数据一致性。

CAM350特色

1.数据转换与优化
自动泪滴添加、铜箔平衡、丝印重叠修正,提升设计可靠性。
2.网络表对比
图形化显示电气连接差异,快速定位短路或断路问题。
3.钻孔与铣边编辑
支持通孔、盲埋孔参数调整,优化刀具路径与下刀位置。
4.批量规则检查
自定义DRC、DFF校验流程,一键执行多维度检测。
5.脚本自动化
录制宏命令或编写脚本(如自动生成测试点),减少重复操作。

常见问题

Q1:导入Gerber时提示D码未定义如何处理?
A:在ApertureFormat对话框手动匹配缺失D码,或从EDA工具导出附带光圈表的Gerber文件。
Q2:如何快速对齐不同层的钻孔与线路?
A:使用Edit→Layers→Align,选取参考点后自动对齐,支持多图层同步调整。
Q3:设计规则检查误报过多怎么办?
A:在DRCSettings中调整阈值(如线距从4mil放宽至5mil),或排除非关键层(如注释层)。
Q4:生成的钻孔文件与设计不符?
A:检查NCEditor中的刀具补偿设置,确保孔径与钻头直径匹配,必要时重新定义刀具表。
Q5:如何计算PCB铜箔面积?
A:执行Analysis→CopperArea,勾选IncludeDrillInformation可精确统计镀金或沉金区域。
